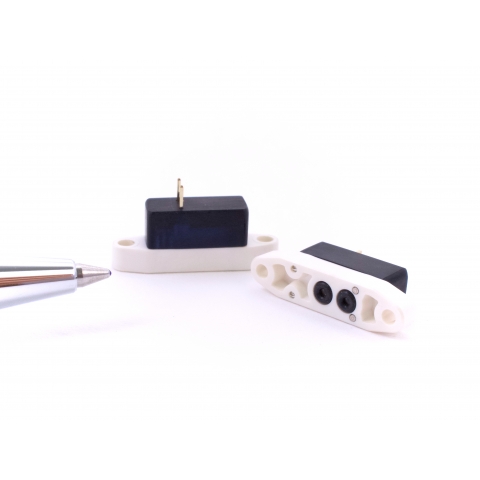

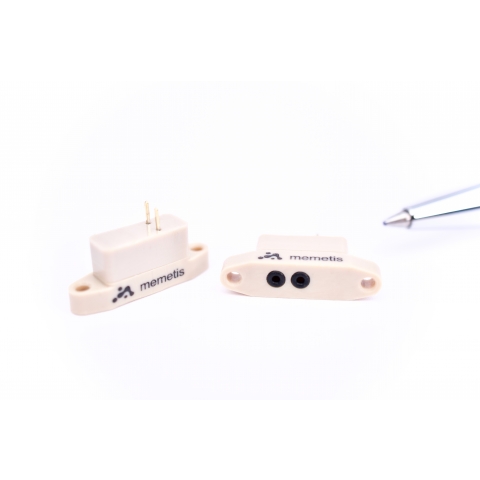

這個2/2雙穩態閥是針對實驗室晶片 (Lab-on-a-chip)整合而設計的，設計非常精緻小巧（總佔地面積為20毫米），內部體積小於4微升。 該雙穩態閥可以用原有的控制器來控制，也可以用Memetis電控零件來控制。
Memetis微型閥以形狀記憶合金為基礎，採用超小巧的外殼，可以在從微流道晶片到培養皿等各種環境中完全無聲地運作。
優勢
O 雙穩態閥：極低的功率消耗
O PEEK外殼
O 介質分離的閥門，避免交叉污染
O 極低的內部容積（< 4 µL）
O 超精緻小巧，可重複使用，生物相容性好：是晶片整合的首選
O 無噪音
O 易於使用，易於安裝到您的微流控平台上
O 過程緩慢切換對快速流動之作動反應靈敏
規格
| Functionality | Normally closed (NC) |
| Dimensions |
20 x 5 x 8 mm |
| Content |
1x 2/2 miniature valve 1x connection cable |
| Inlet / outlet diameter | 0.75 mm |
| Internal volume | < 4 µL |
| Max. input pressure | 2 bar |
| Max. output pressure | 1.2 bar |
| Housing material | PEEK |
| Sealing material (inside the valve) | Silicone |
| Sealing material (outer interface) | FKM O-rings |
| Fluid temperature | 10 - 50 °C |
| Ambient temperature | 0 - 50 °C |
| Lifespan | > 107 cycles |
| Fluid connection | Screwed flange connection (FKM o-rings included) |
| Electrical connection | Pins (cable provided) |
| Operating voltage | < 5 V, control |
| Power consumption | ≤ 0.3 W |
| Switching time |
Opening: < 0.07 s Closing: 0.16 s |
| Switching frequency | Max. 2 Hz |
| Kv value | > 0.006 m3/h (PPS) ; > 0.007 m3/h (PEEK) |
| Flow rates @ Δp 1 bar |
Air: ~ 2600 mL/min (PPS) ; ~ 3000 ml/min Water: ~ 80 mL/min (PPS) ; ~ 90 mL/min (PEEK) |
型錄資料下載
memetis.com/assets/uploads/dateien/memetis-datasheet-bistablevalve-bv1101.pdf
