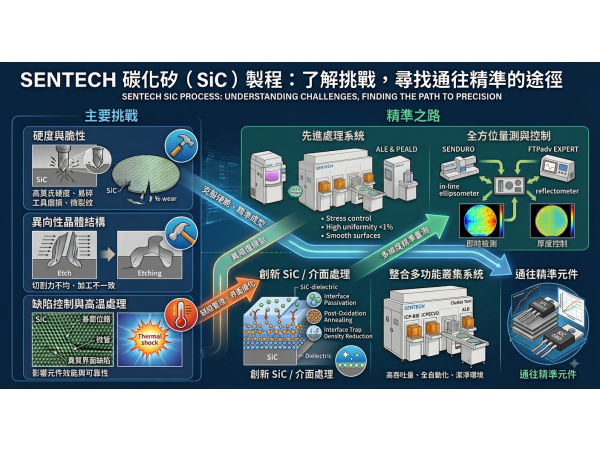

碳化矽的矛盾——優異的特性，也帶來優異的難度
碳化矽（SiC）已成為先進功率電子、高頻元件與嚴苛環境感測器的基石材料。其寬能隙與高熱導率，讓元件設計者能夠達成比矽更高的耐壓阻斷能力、更快的切換速度與更佳的效率。
然而，正是這些讓 SiC 在技術上如此吸引人的本質特性，也使它成為半導體製造中最難加工的材料之一。SiC 的化學惰性、強共價鍵結與高硬度，使得從基板前處理、蝕刻、介電層沉積到薄膜特性分析的每一道製程步驟，都必須具備極高的精準度。要開發出可靠、可重現且可量產的元件製造技術，就必須先了解 SiC 製程的根本挑戰。
SiC 蝕刻的挑戰
硬度與抗化學性
SiC 的強 Si–C 鍵結使其極能抵抗化學侵蝕。因此，純化學性的電漿蝕刻效率不彰，必須仰賴物理性離子轟擊來大幅貢獻材料的移除。這樣的組合會導致蝕刻速率偏慢，同時提高電漿引致表面損傷的風險。
SiC 的反應離子蝕刻（RIE）通常需要含氟或氯自由基（SF₆、Cl₂、BCl₃）的高密度電漿，並輔以高能離子協助，才能達到實用的蝕刻速率。在如此高能量的環境中維持製程控制相當困難：離子能量過高會引入晶格缺陷與表面粗糙度；離子協助不足則會造成非等向性不佳與殘留物生成。
非等向性與光罩選擇比
蝕刻高深寬比的 SiC 結構，必須在化學性與物理性蝕刻機制之間取得平衡。物理性濺射過強會造成光罩侵蝕與側壁損傷；過弱則會形成等向性的輪廓。要達成垂直側壁並將「溝槽底部過蝕（trenching）」降至最低，始終是一項挑戰，對功率元件溝槽或 MEMS 空腔等深結構而言尤其如此。
光罩材料通常採用 SiO₂ 或 Si₃N₄，因其硬度與抗電漿能力較佳，但 SiC 與這些材料之間的蝕刻選擇比往往偏低。選擇比不佳會拉長製程時間、增加成本，並提高再沉積物造成微遮蔽（micro-masking）的機率。
表面損傷與污染
蝕刻 SiC 所需的高能離子轟擊，可能產生晶格失序、非晶化或局部電荷累積，進而影響後續元件層的電性特性。這些受損區域可能成為陷阱或漏電路徑，降低 MOSFET 的通道遷移率並改變臨界電壓。因此，妥善管理離子能量、電漿均勻性與偏壓功率，是將此類效應降至最低的關鍵。
SiC 上介電層與鈍化層的沉積挑戰
介面品質
SiC 電子元件的效能與可靠度，很大程度取決於介電介面的品質。舉例而言，SiC/SiO₂ 介面的態密度（Dit）比 Si/SiO₂ 高出數個數量級，導致 SiC MOSFET 的有效通道遷移率偏低。製程中電漿引致的損傷或污染，會使這些介面缺陷更加惡化。
溫度與應力的限制
高品質的 SiO₂ 與 Si₃N₄ 薄膜，需要足夠的能量才能讓前驅物完全解離並達到緻密化，在傳統 PECVD 中通常需在 400 °C 以上才能達成。然而，許多 SiC 元件包含金屬化層、摻雜佈植或對溫度敏感的結構，因而限制了可容許的製程溫度。由此便產生了對低溫電漿沉積方法的需求——既要低溫，又仍能提供緻密、低應力的薄膜。
由於 SiC 剛性高且熱膨脹係數低，應力控制格外重要。即使是中等程度的薄膜內應力，也可能導致龜裂或剝離，在圖形化或高深寬比表面上尤其容易發生。
階梯覆蓋率與均勻性
深溝槽與具紋理的 SiC 表面，使介電層沉積更加複雜。要在這類幾何結構上達成保形鍍層，需要高密度電漿，並精準控制離子方向性與自由基通量。傳統 PECVD 在這類結構中常會產生孔洞或階梯覆蓋不良，因此必須採用更先進的技術，例如電感耦合電漿增強化學氣相沉積（ICPECVD）或電漿增強原子層沉積（PEALD）。
量測與製程控制的挑戰
SiC 元件製造正把薄膜量測技術推向極限。SiC 與常見介電材料之間的光學對比度偏弱，且許多 SiC 結構包含具奈米級變化的多層堆疊，因此必須採用能夠解析這些微小差異的非破壞性技術。
光譜式橢圓偏振量測（spectroscopic ellipsometry）特別適合這項任務，因為它可同時量測反射光的振幅與相位變化，從而以次奈米等級的精度萃取膜厚與光學常數（n、k）。不過，由於 SiC 具有非等向性，且在紅外區有強烈的聲子吸收，其橢圓偏振建模相當複雜。因此，精準量測仰賴以下條件：
- 寬廣的光譜涵蓋範圍（UV–NIR–IR），以區分彼此重疊的光學響應
- 精準的偏振控制，以因應非等向性薄膜
- 自動化資料分析與 mapping，以進行晶圓級的均勻性研究
將此類量測工具整合於線上（in-line）或近線（at-line），可在蝕刻、沉積與特性分析步驟之間建立即時回饋，而這對製程穩定性與良率提升而言，重要性正與日俱增。
以先進電漿系統克服 SiC 製程障礙
要解決 SiC 在蝕刻與沉積上的困難，需要具備高離子密度、可獨立控制能量，以及能精細管理氣體化學的電漿源。現代系統如電感耦合電漿反應離子蝕刻（ICP-RIE）與電感耦合電漿增強化學氣相沉積（ICPECVD），可獨立調整離子通量與偏壓功率，讓製程工程師能在蝕刻速率、非等向性與表面損傷之間取得平衡。
若需達到原子尺度的控制，PEALD 更進一步延伸了這些原理，利用自限性（self-limiting）表面反應，在低溫下達成均勻的薄膜成長與優異的保形性。此方法對 SiC MOSFET 與高頻元件的閘極氧化層與介面工程尤其有價值。
無論何種情況，穩定的電漿產生、原位（in-situ）診斷與應力可調的製程控制三者結合，正是實現可重現 SiC 製程整合的關鍵技術途徑。SENTECH 的電漿製程平台——SI 500 ICP-RIE、SI 500 D ICPECVD 與 SI PEALD 系統——即是依循這些原則所開發的設備範例。每一款皆採用高密度電漿源，搭配獨立偏壓控制與原位監控，以達成先進 SiC 製造所需的精準度、可重現性與低損傷製程。
圖說：以 SiO₂ 硬光罩蝕刻 90 秒後、深度 1 μm 的 SiC 溝槽 SEM 影像，可見側壁平滑垂直、且無溝槽底部過蝕（trenching）現象。
以光學精準度進行膜層特性分析
同樣不可或缺的，是在不進行破壞性測試的前提下驗證每一道製程步驟結果的能力。光譜式橢圓偏振量測、反射光譜量測與原位光學監控，可持續追蹤膜層厚度、折射率與均勻性。
SENTECH 的 SENresearch 4.0、SENDIRA 與 SENDURO accuva10 等系統，正體現了精密量測在 SiC 製程開發中的角色：提供寬廣的光譜涵蓋範圍、可分析複雜薄膜的完整穆勒矩陣（Mueller matrix），以及支援統計製程管制（SPC）的自動化晶圓傳送。高密度電漿製程與光學量測的結合，建立起穩定、高良率 SiC 製造所必需的回饋迴路。
SiC 製造的整合式方法
SiC 製程要求跳脫傳統矽製造的思維框架。它的高硬度、化學惰性與介面敏感性，需要能提供受控高能離子的電漿源、能確保低溫薄膜緻密化與應力管理的沉積技術，以及精準到足以分析奈米級變異的量測系統。
克服這些挑戰的關鍵要素包括：
- 用於蝕刻與沉積的高密度、可獨立控制的電漿環境
- 低損傷製程與應力最佳化的介電層成長
- 保形鍍層技術，例如 ICPECVD 與 PEALD
- 非破壞性、高解析度的量測，以提供持續的製程回饋
SENTECH 將上述能力整合於單一的製程與特性分析架構中，結合精密電漿製程系統與先進光學量測，為 SiC 製造提供完整的技術平台。這些工具讓工程師能夠可靠地掌控 SiC 晶圓製程的每一個階段，為次世代高效能半導體元件鋪路。如需索取最新的 SiC SENTECH 解決方案型錄，歡迎與我們聯絡。
